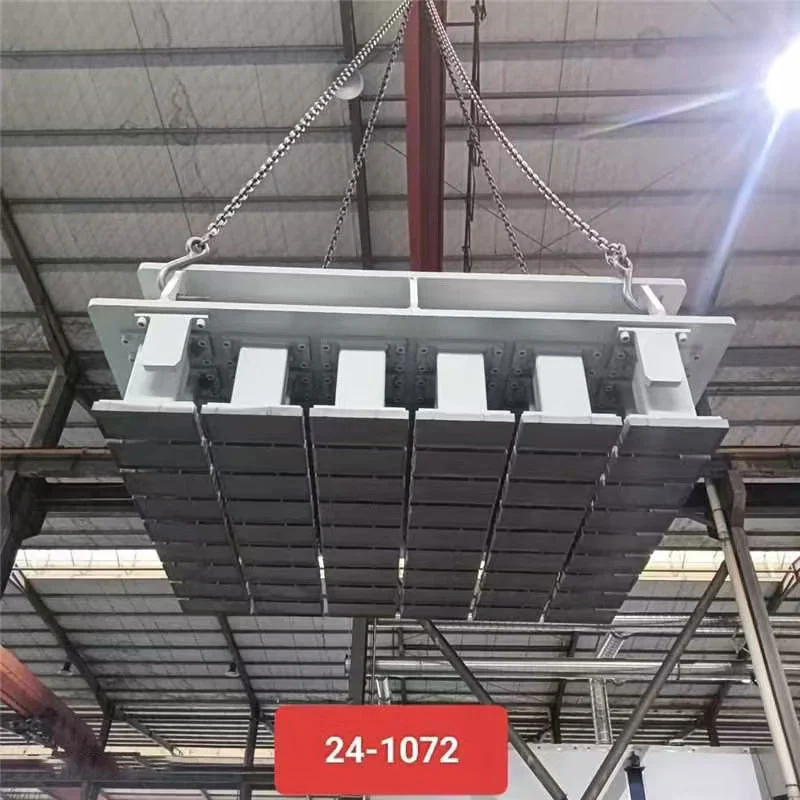

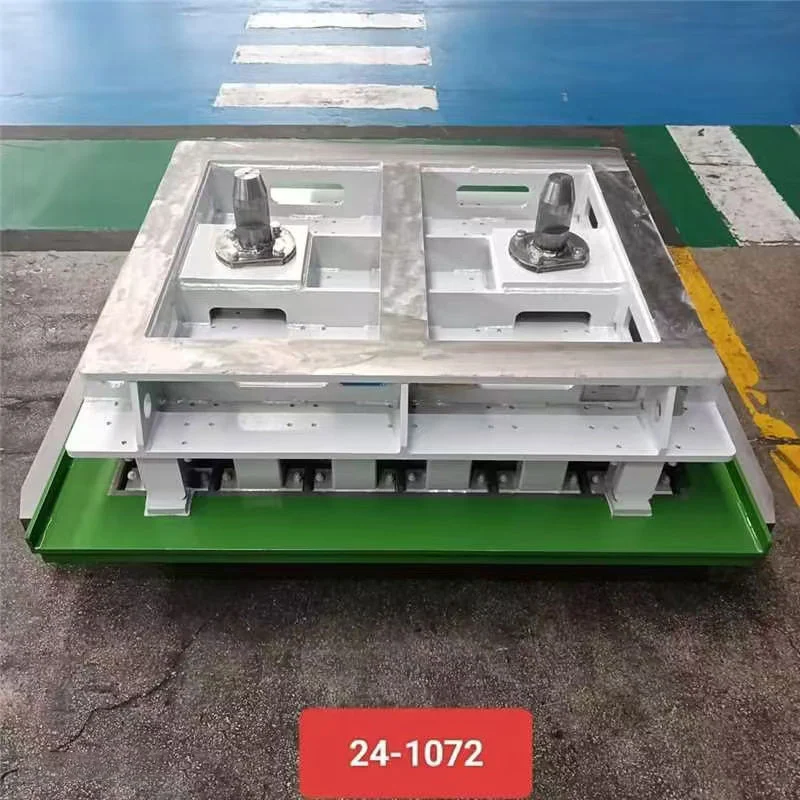

Matriță de blocuri goale de ciment pentru mașină de fabricat blocuri

PRO este un producător și furnizor chinez de matrițe pentru blocuri de beton pentru mașini automate de fabricare a blocurilor. Mucegaiul soluțiile sunt concepute pentru MASA, HESS și alte echipamente compatibile, acoperind blocuri standard și personalizate cerințele de producție.

Această matriță de blocuri goale de ciment pentru mașina de fabricare a blocurilor folosește oțel Hardox și oțel mangan în zonele cheie de uzură. Ea este disponibil pentru blocuri de 4", 6", 8" și 12" cu configurații cu 2 găuri, 4 găuri, 6 găuri și 8 găuri. A declarat garanția de service este de până la 90.000 de cicluri.

Specificații principale

Compatibilitatea finală a mașinii și dimensiunile matriței trebuie confirmate în raport cu modelul de mașină al clientului și desen tehnic aprobat.

Design matriță

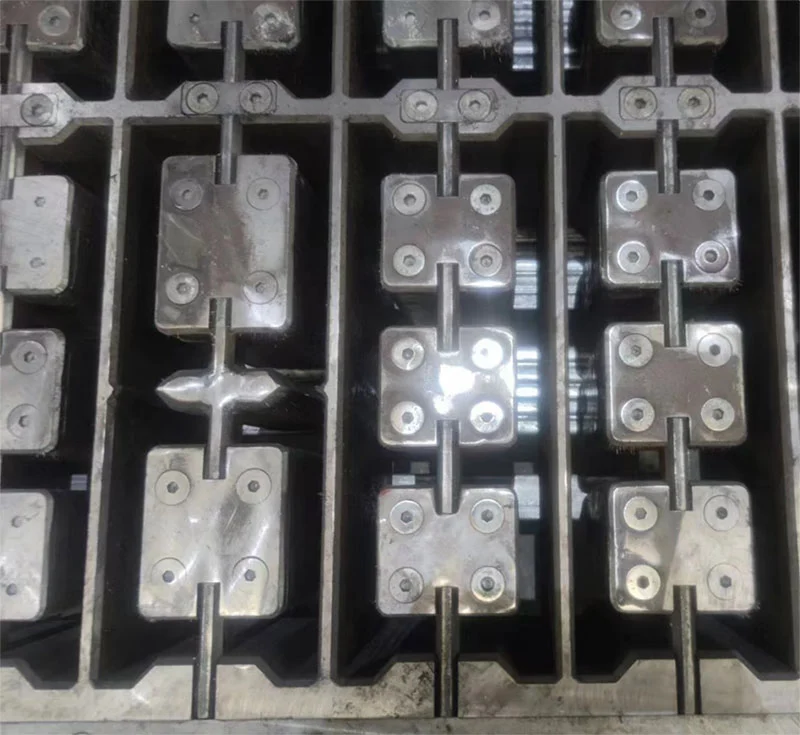

Miezuri rezistente la uzură

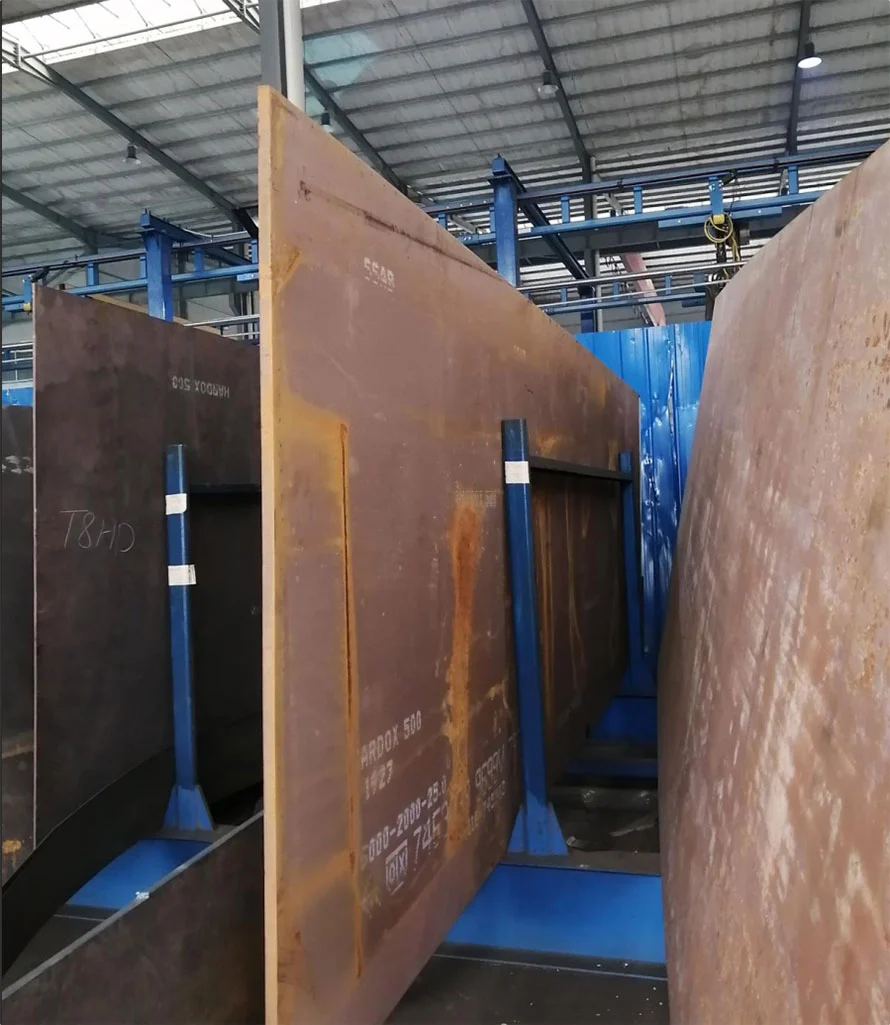

Miezurile matriței și barele de miez sunt proiectate pentru presiune și frecare repetate în timpul producției de blocuri. Oțel Hardox este utilizat pentru componentele cheie rezistente la uzură, în timp ce miezul matriței primește tratament termic de cementare.

Duritatea specificată este de 60–65 HRC, cu un strat de cementare de 1,2–1,35 mm. Această structură este menită să reducă uzură prematură și suportă un serviciu mai lung de scule.

Componente înlocuibile

Matrița folosește miezuri și bare de miez înlocuibile. Când piesele de uzură ale cheilor ajung la sfârșitul serviciului condiție, componentele individuale pot fi înlocuite în loc să înlocuiască automat matrița completă.

Această structură poate reduce costurile de întreținere și timpul de oprire a producției pentru producătorii care operează mașini bloc continuu.

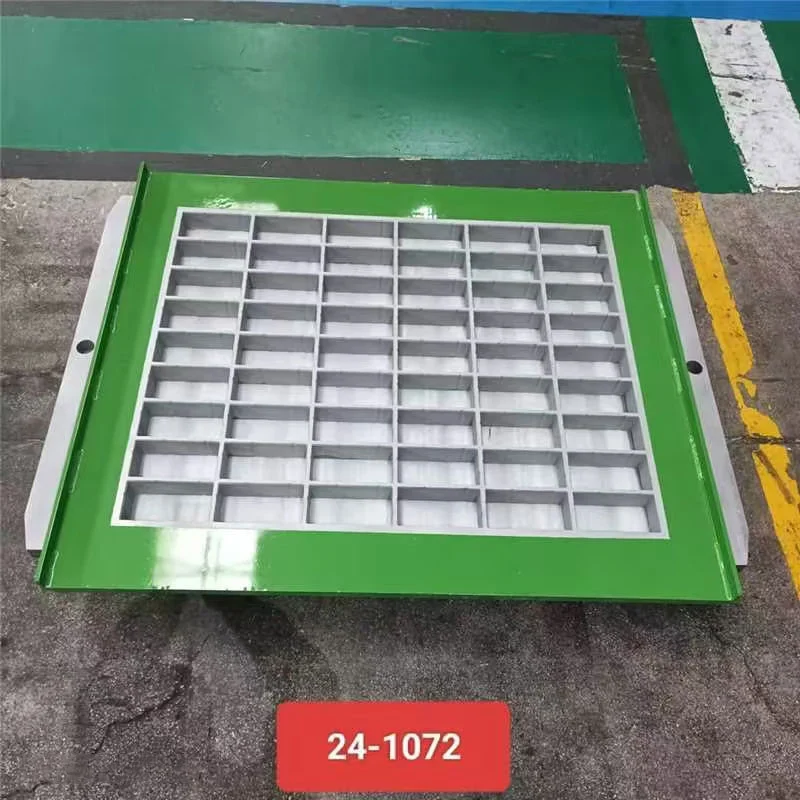

Plăci de bază interschimbabile

Plăci de bază interschimbabile sunt disponibile pentru modelele de matriță aplicabile. Schimbarea plăcii de bază permite diferite dimensiuni de bloc sau profile care urmează să fie produse fără a înlocui întregul ansamblu matriță.

Configurația disponibilă depinde de modelul mașinii și de designul blocului necesar.

Precizie dimensională

Toleranța la mucegai

Precizia dimensională a matriței afectează direct consistența blocurilor de beton finite. Dimensiuni cavitate, miez poziția, geometria găurii, grosimea peretelui și alinierea plăcii de bază trebuie să se potrivească cu blocul aprobat desen.

PRO nu aplică o toleranță universală pentru fiecare matriță deoarece dimensiunile și cerințele de prelucrare variază conform modelului blocului și mașinii. Toleranța finală este confirmată conform tehnică aprobată desen și specificație de producție.

Pentru proiectele care necesită o toleranță definită, cum ar fi ± 0,1 mm sau ± 0,2 mm, cerința ar trebui să fie inclusă în RFQ sau desen tehnic înainte de producție.

Comparația mucegaiului

Matrite PRO vs. Standard

Pentru producătorii de blocuri, prețul de achiziție nu este singurul factor care afectează costul matriței. Durată de viață, înlocuire piesele, consistența dimensională și cerințele de întreținere pot avea un impact mai mare asupra producției pe termen lung costuri.

Cifra de 90.000 de cicluri reprezintă garanția de service PRO declarată și nu trebuie considerată universală. garanție producție-viață. Durata de viață reală depinde de amestecul de beton, presiunea mașinii, vibrații, producție frecvența, curățarea, întreținerea și condițiile de funcționare.

O comparație semnificativă a prețurilor ar trebui să utilizeze același model de mașină, dimensiunile matriței, materialele din oțel, blocul configurație, cantitate și cerințe de service.

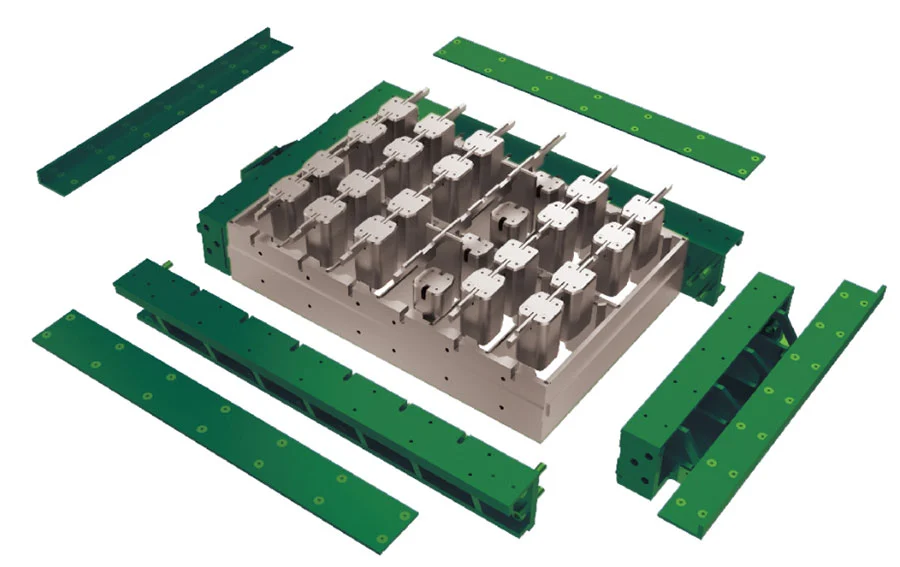

Structura de asamblare

Blocare cu șuruburi

Structura de blocare cu șuruburi asamblată liber simplifică instalarea, dezasamblarea și înlocuirea uzurii componente. Este potrivit pentru clienții care au nevoie de întreținere regulată a matriței în timpul producției continue.

Ansamblu de sudare

Ansamblul de sudură este disponibil și atunci când este necesar de configurația mașinii clientului sau de proiectarea matriței. PRO poate asigurați proiectarea de sudură și asamblare pe baza desenelor tehnice.

Blocați aplicațiile

Blocuri de construcție goale

Blocurile goale din ciment sunt utilizate pe scară largă ca materiale de pereți și de umplutură în construcții. Structura lor goală poate reduce greutatea și oferă proprietăți utile de izolare termică și fonică.

Blocuri izolante

Pot fi utilizate diferite configurații de cavități pentru proiecte de bloc care necesită o greutate mai mică sau o izolație îmbunătățită performanta. Performanța finală a blocului depinde de amestecul de beton, designul cavității, condițiile de producție și cerințele de construcție.

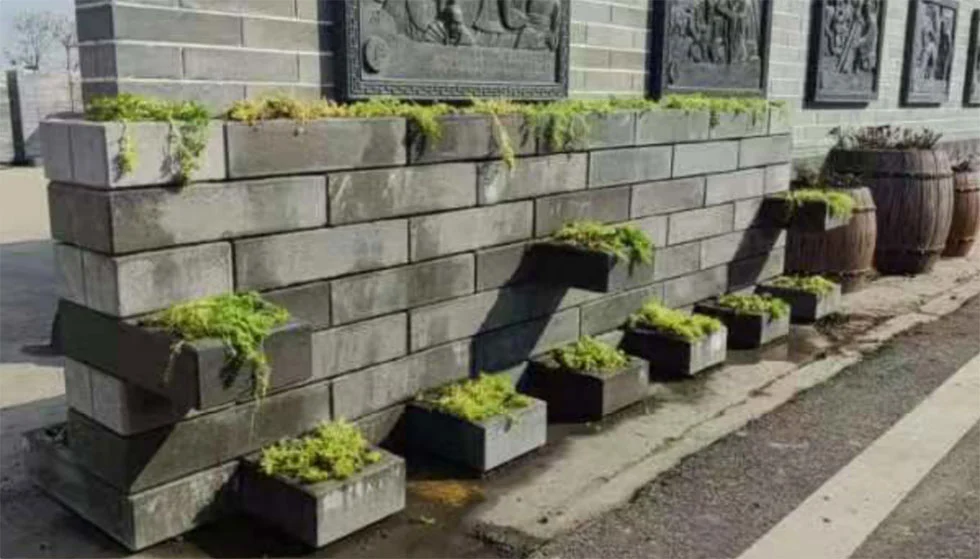

Blocuri decorative

Blocurile de beton pot fi produse, de asemenea, pentru aplicații arhitecturale și decorative în care forma blocului, profil și aspectul suprafeței este important.

Compatibilitatea mașinii

MASA și HESS

Forma blocurilor goale de ciment pentru mașina de fabricat blocuri este proiectată pentru mașinile de fabricat blocuri MASA și HESS. Altele Modelele de mașini pot fi, de asemenea, evaluate pe baza desenelor de mașini, a mostrelor de matriță existente și a blocului finit dimensiuni.

Pentru comenzile de înlocuire, cumpărătorii trebuie să furnizeze modelul mașinii, dimensiunile matriței, specificațiile capului de presiune, baza detaliile plăcii și desenul bloc ori de câte ori este disponibil.

Productie personalizata

Dimensiunea blocului și găurile

Modelele disponibile acoperă blocuri de 4", 6", 8" și 12" cu configurații cu 2 găuri, 4 găuri, 6 găuri și 8 găuri.

Aranjamentele personalizate ale cavităților, dimensiunile și profilele pot fi evaluate pentru proiectele cu bloc non-standard cerințe.

Desene de matriță

PRO poate dezvolta matrițe personalizate folosind desene de mașini, mostre de matriță existente, mostre de bloc finite sau desenele tehnice ca referințe.

Pentru proiecte de volum mare, clienții pot specifica toleranțe dimensionale, clase de oțel, tratament termic, asamblare metoda și cerințele de inspecție înainte de producție.

Productie si intretinere

Înlocuirea miezului

Miezurile de matriță și barele de miez care se înlocuiesc rapid simplifică întreținerea de rutină. Înlocuirea individuală a componentelor uzate poate ajuta la reducerea timpului de nefuncționare în comparație cu schimbarea unei matrițe complete.

Inspecţie

Înainte de livrare, matrițele personalizate pot fi verificate în raport cu desenul aprobat. Cerințele de inspecție pot include dimensiunile cavității, alinierea miezului, configurația găurilor, poziționarea plăcii de bază și dimensiunile generale ale matriței.

Informații privind achizițiile

Înainte de a comanda o matriță de blocuri goale de ciment pentru mașina de fabricat blocuri, cumpărătorii ar trebui să confirme marca mașinii de blocuri și model, dimensiunea blocului finit, numărul de găuri, dimensiunile matriței, materialul din oțel, duritatea necesară, căldura tratament, metoda de asamblare și volumul de producție așteptat.

Pentru comenzile personalizate, furnizarea de desene ale mașinii sau fotografii ale matriței existente poate ajuta la reducerea compatibilității riscuri.

PRO oferă fabricarea matrițelor, proiectarea de asamblare și sudare, consultanță tehnică și scule personalizate pentru producție de blocuri standard și de mare volum.

Întrebări frecvente

Cât poate dura matrița?

Matrița are o garanție de service declarată de până la 90.000 de cicluri. Durata de viață reală depinde de amestecul de beton, presiunea mașinii, vibrațiile, frecvența producției, întreținerea și mediul de operare.

Care este duritatea matriței?

Duritatea specificată este de 60–65 HRC. Miezul matriței are, de asemenea, un strat de cementare de 1,2–1,35 mm pentru a îmbunătăți uzura suprafeței rezistenta.

Ce toleranță dimensională poate oferi PRO?

Toleranța este confirmată în funcție de desenul matriței și de cerințele mașinii, mai degrabă decât de utilizarea unei valori fixe pentru fiecare produs. Dacă un proiect necesită ± 0,1 mm, ± 0,2 mm sau o altă toleranță specifică, cerința poate fi inclusă în desenul tehnic sau RFQ pentru confirmare.

Piesele de matriță uzate pot fi înlocuite separat?

Da. Designul permite înlocuirea separată a componentelor cheie, cum ar fi miezurile matriței și barele de miez. Acest lucru se poate reduce costurile de întreținere și evitați înlocuirea inutilă a matriței complete.

Ce dimensiuni de bloc pot fi produse?

Dimensiunile blocurilor disponibile includ 4", 6", 8", și 12", cu configurații cu 2, 4, 6 și 8 găuri. Personalizat dimensiunile și designul cavității pot fi, de asemenea, evaluate.

Este matrița compatibilă cu mașinile MASA și HESS?

Da. Forma blocurilor goale de ciment pentru mașina de fabricat blocuri este proiectată pentru mașinile de fabricat blocuri MASA și HESS. Compatibilitatea cu alte mașini poate fi confirmată folosind modelul mașinii, desenele matriței sau matrița existentă mostre.

PRO poate personaliza o matriță în funcție de mașina noastră?

Da. PRO poate personaliza dimensiunile matriței, cavitățile blocurilor, configurațiile găurilor, structurile de asamblare și alte scule cerințe conform desenelor mașinii și specificațiilor blocului finit.

Ce informații sunt necesare pentru o cotație?

Cumpărătorii ar trebui să furnizeze marca și modelul mașinii, dimensiunile blocului, configurația găurilor, dimensiunea matriței, necesare material, duritate, cantitate de producție și orice toleranță dimensională sau cerințe de inspecție. O matriță existentă desenul sau desenul bloc este util pentru cotația exactă și confirmarea compatibilității.
